直接寻址
直接的指出指令的确切操作地址。例如AQ10.0，对于指令A来说，Q10.0就是其直接操作的地址。
因此，相对的，间接寻址即间接的指出指令的确切操作地址。例如AQ[MD10]，这里的地址不是直接给出的，而是通过MD10这个存储地址间接给出的。
间接寻址的类型
间接寻址可分为两大类型：存储器间接寻址和寄存器间接寻址。如图1所示。

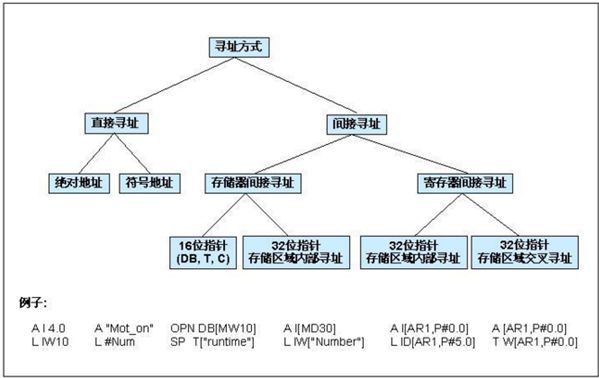

图1寻址方式
存储器间接寻址
存储器间接寻址的地址给定格式是：地址标识符+指针。指针所指示存储单元中所包含的数值，就是地址的确切数值单元。
存储器间接寻址分为两种指针格式：
16位指针:
16位地址指针用于定时器、计数器、程序块(DB、FC、FB)的寻址，16位指针被看作一个无符号整数(0-65535)，它表示定时器(T)、计数器(C)、数据块(DB、DI)或程序块(FB、FC)的号，16位指针的格式如下:

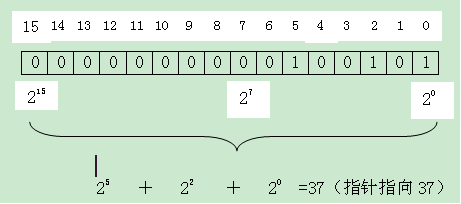

图216位指针格式
32位指针:
32位地址指针用于I、Q、M、L、数据块等存储器中位、字节、字及双字的寻址，32位的地址指针可以使用一个双字表示，第0位~第2位作为寻址操作的位地址，第3位~第18位作为寻址操作的字节地址，第19位~第31位没有定义，32位指针的格式如下:

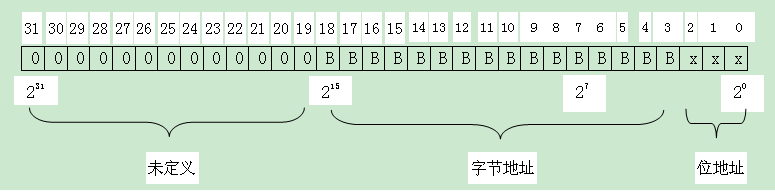

图332位指针格式
寄存器间接寻址
寄存器间接寻址为通过CPU的地址寄存器AR1,AR2进行寻址。AR1，AR2均为32位寄存器，寄存器间接寻址只使用32位指针。
分为内部区域间接寻址和交叉区域寻址。
内部区域寄存器间接寻址
指针格式与存储器间接寻址的32位指针相同，第0位~第2位作为寻址操作的位地址，第3位~第18位作为寻址操作的字节地址，第19位~第31位没有定义，32位指针的格式如下:
图4内部区域32位指针
交叉区域寄存器间接寻址
包含有存储器区域信息的指针，称为交叉区域指针。
同样，交叉区域指针为32位，寄存器间接寻址要使用地址寄存器AR1或AR2。
32位交叉区域指针，左起0~18位格式与32位内部区域指针相同，19~23位，27~20位未定义，
31位为交叉区域指针标识位。
24~26位是存储区域地址标识，8中组合表示8种存储器区域:
000表示没有地址区，例如P#12.0;
001表示输入地址区I，例如P#I12.0;
010表示输出地址区Q，例如P#Q12.0;
011表示标志位地址区M，例如P#M12.0;
100表示数据块(DB)中的数据，例如P#DB1.DBX12.0
101表示数据块(DI)中的数据，例如P#DI1.DIX12.0
110表示区域地址区L，例如P#L12.0;
111表示调用程序块的区域地址区V，例如P#V12.0;
交叉区域指针格式如下:
P#指针与ANY指针
P#指针
POINTER是一种用于传递指针的形参数据类型，长度为6个字节。用于向被调用的函数FC及函数块FB传递复合数据类型(如ARRAY、STRUCT及DT等)的实参。在被调用的函数FC及函数块FB内部可以间接访问实参的存储器。

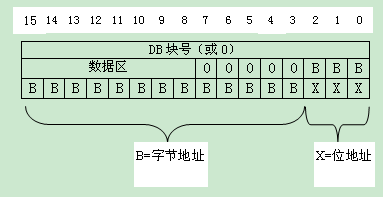

图6P#指针
ANY指针
POINTER是一种用于传递指针的形参数据类型，可视为POINTER类型的扩展，较POINTER类型为复杂，长度为10个字节，增加的2字节，最高字节(Byte0)固定为B#16#10，第二字节(Byte1)为ANY指针所指向区域的数据类型，而接下来的2字节(BYTE3,4)组合为一个INT，为ANY指针所指定区域的长度，称为重复系数Repetitionfactor)。其余6字节作用与POINTER类型相同。格式如下:

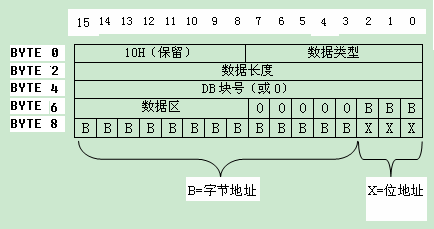

图7ANY指针
